配電柜接線工藝全攻略【發表日期：2017-07-04 17:12:00】

配電柜，電器及其線路放置在其中的箱子，用來分配電力能源。統稱為動力配電中心。它們集中安裝在企業的變電站，把電能分配給不同地點的下級配電設備。

元器件的安裝

1、前提：所有元器件應按制造廠規定的安裝條件進行安裝。

適用條件：需要的滅弧距離，拆卸滅弧柵需要的空間等，對于手動開關的安裝，必須保證開關的電弧對操作者不產生危險。

2、組裝前首先看明圖紙及技術要求。

3、檢查產品型號、元器件型號、規格、數量等與圖紙是否相符。

4、檢查元器件有無損壞。

5、必須按圖安裝。

6、元器件組裝順序應從板前視，由左至右，由上至下。

7、同一型號產品應保證組裝一致性。

8、面板、門板上的元件中心線的高度應符合規定：

組裝產品應符合以下條件：

①操作方便。元器件在操作時，不應受到空間的防礙，不應有觸及帶電體的可能。

②維修容易。能夠較方便地更換元器件及維修連線。

③各種電氣元件和裝置的電氣間隙、爬電距離應符合4.4條的規定。保證一、二次線的安裝距離。

1)組裝所用緊固件及金屬零部件均應有防護層，對螺釘過孔、邊緣及表面的毛刺、尖鋒應打磨平整后再涂敷導電膏。

2)對于螺栓的緊固應選擇適當?shù)墓ぞ撸坏闷茐木o固件的防護層，并注意相應的扭距。

3)主回路上面的元器件，一般電抗器，變壓器需要接地，斷路器不需要接地，下圖中為電抗器接地。

4)對于發熱元件(例如管形電阻、散熱片等)的安裝應考慮其散熱情況，安裝距離應符合元件規定。額定功率為75W及以上的管形電阻器應橫裝，不得垂直地面豎向安裝。

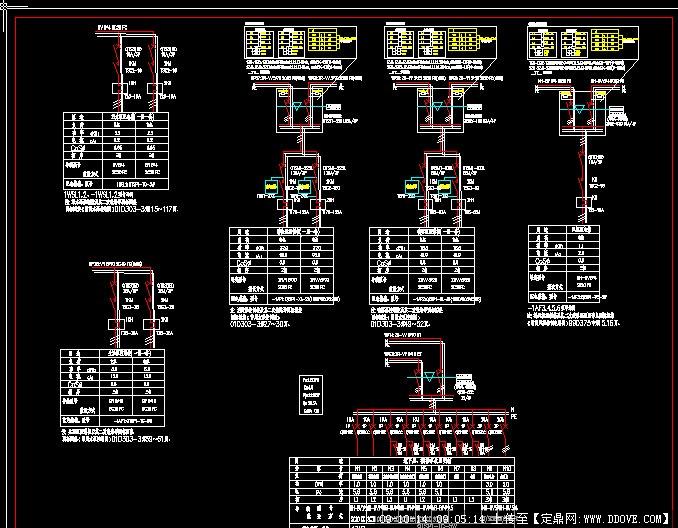

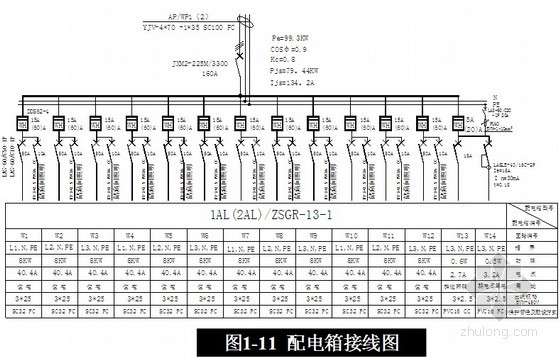

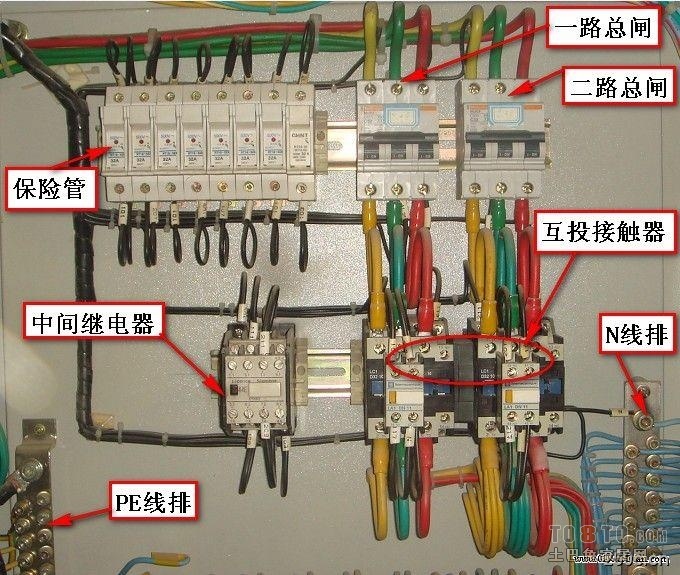

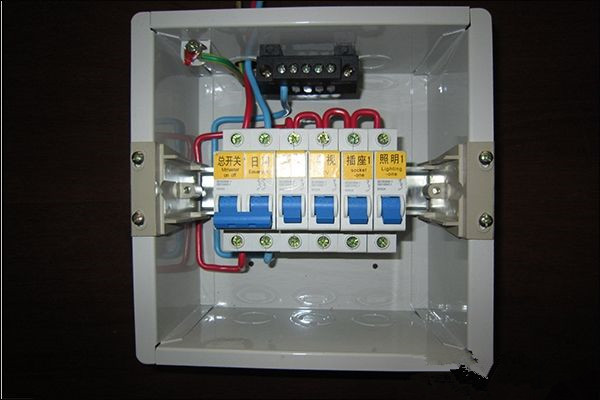

下面奉上集中配電柜的線路圖和實物接線圖，僅供參考和幫助理解上文。
