S13-M系列全密封油浸式變壓器產品概述

隨著我國經濟建設的不斷發展，人民生活水平的提高、用電負荷增加、變壓器設備增多，帶來能源消耗大而且噪聲增大，嚴重污染城市環境，為此世界各國都在呼吁并著手降低能耗、改善城市環境。S13-M型系列三相配電變壓器比當前城網建設用的S9、S11型相比，空載損耗分別平均下降50%和30%，噪聲水平下降5—8db。

使用范圍

S13-M型配電變壓器適用于三相50HZ、10KV電壓等級配電系統，供工農業配電、動力和照明使用。特別對城市降低噪聲，改善環境質量和降低電力運行成本有利。

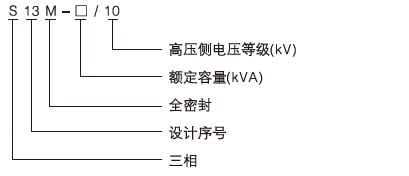

型號含義

結構特點

1、總體布局設計主導思想是在總結S9及S11型設計經驗基礎上，把產品可靠性放在第一位，保證滿足產品電氣性能、機械強度及散熱能力等各方面的要求。

2、鐵心采用23ZH100高導磁性硅鋼片疊片式結構。

3、高低壓線圈均采用圓筒式繞制。

4、器身及總裝結構均采用成熟的S9型產品結構。

5、油箱及散熱元件采用矩形波紋油箱，2000VkA及2500kVA根據用戶要求可選用固定式或可拆式膨脹式片式散熱器油箱。

6、組件選用S9及S11型產品的成熟組件。

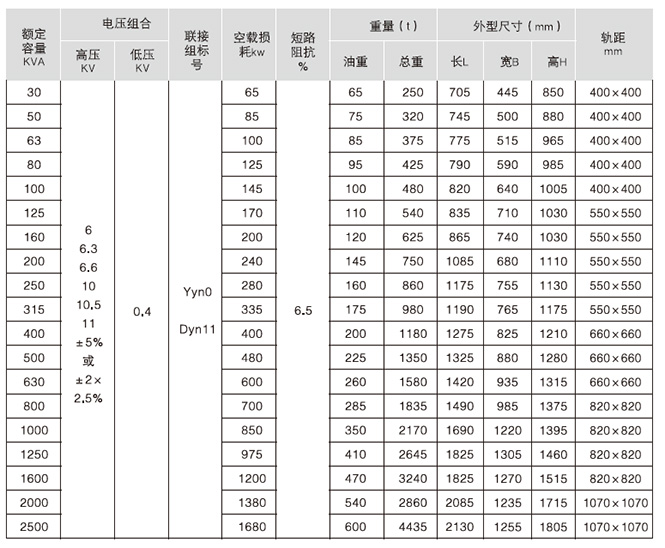

主要技術參數
