產品信息

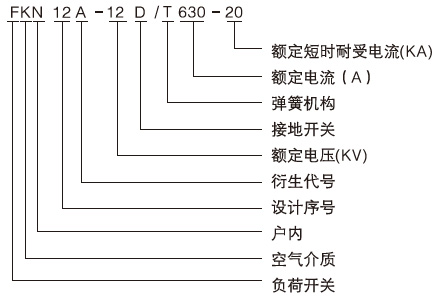

FKN12A-12D/630-20壓氣式負荷開關產品型號及含義

說明：彈簧機構分為手動操作彈簧機構，電動操作彈簧機構。

主要用途

FKN12A-12D壓氣式負荷開關， FKRN12A-12D系列壓氣式負荷開關-熔斷器組合電器，適用于12KV及以下三相配電系統中，件為變壓器、電纜、架空線路等電力設備的控制和保護主用:特別適用于域網、農網的終端變電站及箱式變電站。并適用于環網、雙輻射供電單元的控制和保護。

FKN12A-12D系列壓氣式負荷開關可以分合負載電流和過載電流。

FKRN12A-12D系列壓氣式負荷開關-熔斷器組合電器可以分合負載電流，過載電流，開斷線路短路電流。

使用環境條件

1、周圍空氣溫度上限：+40℃

下限：-25℃

2、海撥高度不超過1000m；

3、相對濕度日平均值不大于95%，月平均值不大于90%。

4、地震烈度不超過8度；

5、無火災、爆炸危險，化學腐蝕及劇烈振動的場所；

6、污穢等級：Ⅱ

結構特點

1、負荷開關、接地開關、熔斷器及機構在一個框架上，可靈活組合，結構緊湊，體積小，安裝方便簡易；

2、斷口為直動式布置，動、熱穩定電流參數高，一次性完成操作；

3、具有靜觸頭絕緣罩，使環網柜在結構上實現了隔離，省去了相間絕緣隔板，斷口絕緣插板，可防止柜內弧光短路事故；

4、具有獨特的活門結構，負荷開關分閘后，活門自動將斷口隔離，防護性能好；

5、負荷開關與接地開關、熔斷器之間有可靠的機械閉鎖裝置，滿足“五防”要求；

6、具有手動操作及交直流兩用操作電源的電動操作兩種形式，便于實現電力系統：“三遙”要求。
